anodi · Post by **anodi** » 28/05/2017 07:30

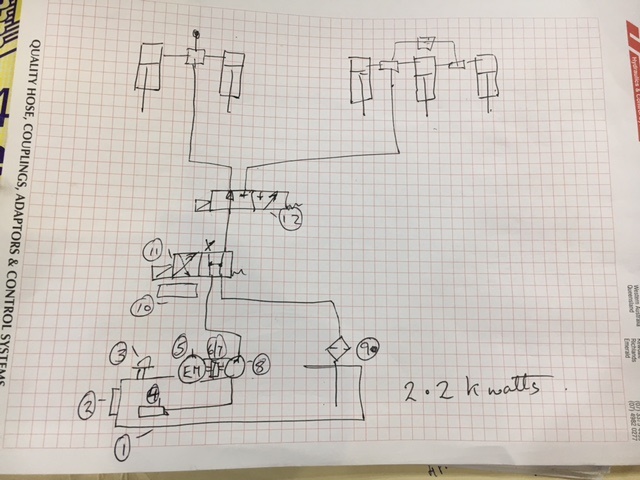

Moye li neko strucan objasniti ovu semu..

bh.tornjak · Post by **bh.tornjak** » 28/05/2017 13:06

ovo sto ja vidim su:
dvije grupe cilindara ( dva cilindra lijevo i tri desno) koji imaju samo jedan hod (radni) nejasno je kako se vracaju u prvobitnu (pocetnu poziciju)
vidim i jedan 4/2 ventil s el. aktiviranjem i sa mehanickim vracanjem (feder) (br.11)
broj 12. je 3/2 ventil s el. aktiviranjem i sa mehanickim vracanjem (feder)
broj 9. je filter fluida
broj 3. je salter za pokretanje (radnog) procesa
broj 8. bi mogao biti manometar...

skica mi je nejasna...tj. simboli.....siguran sam da tu fali jos par "elemenata"...

anodi · Post by **anodi** » 30/05/2017 17:39

bh.tornjak wrote:

ovo sto ja vidim su:
dvije grupe cilindara ( dva cilindra lijevo i tri desno) koji imaju samo jedan hod (radni) nejasno je kako se vracaju u prvobitnu (pocetnu poziciju)
vidim i jedan 4/2 ventil s el. aktiviranjem i sa mehanickim vracanjem (feder) (br.11)
broj 12. je 3/2 ventil s el. aktiviranjem i sa mehanickim vracanjem (feder)
broj 9. je filter fluida
broj 3. je salter za pokretanje (radnog) procesa
broj 8. bi mogao biti manometar...

skica mi je nejasna...tj. simboli.....siguran sam da tu fali jos par "elemenata"...

mislim da je 8 pumpa..
sta je sa 2, 4, 6/7, 10

bh.tornjak · Post by **bh.tornjak** » 30/05/2017 18:53

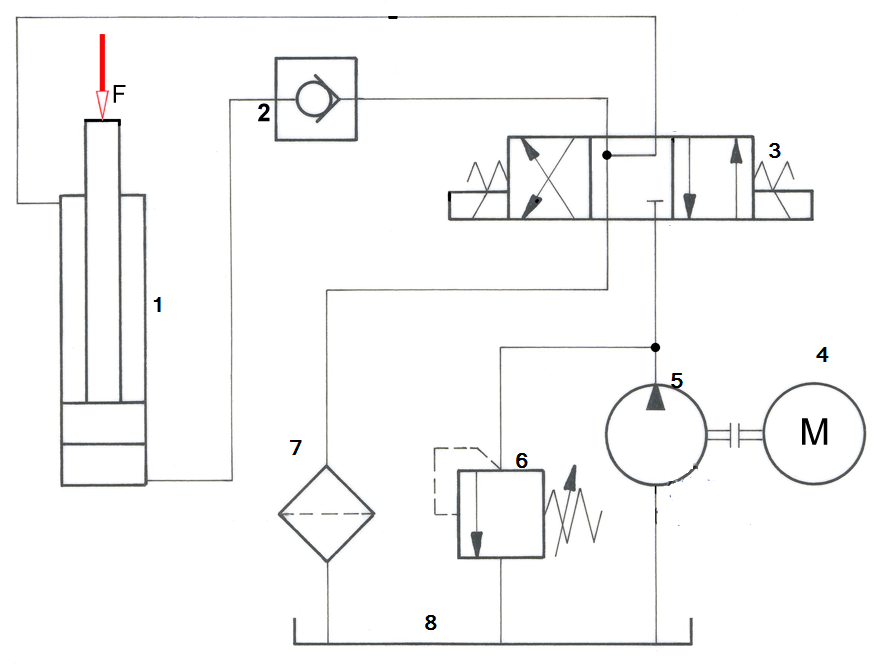

ozbiljna skica ili plan ovako izgledaju

gdje se jasno raspoznaju komponente:

1. radni zilindar (s dvosmjernim djelovanjem)
2. nepovratni ventil
3. 4/3 ventil/razvodnik (4 prikljucka/3 polozaja) s oprugom i magnetom za upravljanje tj. mijenjanje
pozicije
4. motor
5. pumpa
6. regulator pritiska
7. filter
8. rezervoar/spremnik fluida(tecnosti)
